工业内窥检测作业中，缺陷的立体形貌还原与精准量化是提升检测质量的关键环节。韦林(Everest VIT/RVI，简称Everest)工业内窥镜搭载的3D点云图功能，通过三维立体的可视化呈现方式，从多维度呈现缺陷特征，辅助检测人员充分挖掘检测图像中的有效信息，让缺陷检测的量化分析更具科学性与准确性。

一、3D点云图的技术基础与呈现形式

韦林3D点云图功能支持两种显示模式，检测人员可根据作业需求选择全屏点云图独立查看，或是采用测量图像与点云图同屏显示的方式开展同步分析。该功能可适配两类三维立体测量图像：一类是单物镜相位扫描三维立体测量图像，依托主动扫描技术采集被测区域的全部三维坐标数据；另一类是双物镜三维立体测量图像，在完成检测图像采集后，通过专项处理与校准算法计算得出完整三维坐标。两类三维坐标数据均可通过三维建模技术生成3D点云模型，实现缺陷空间形态的立体呈现。

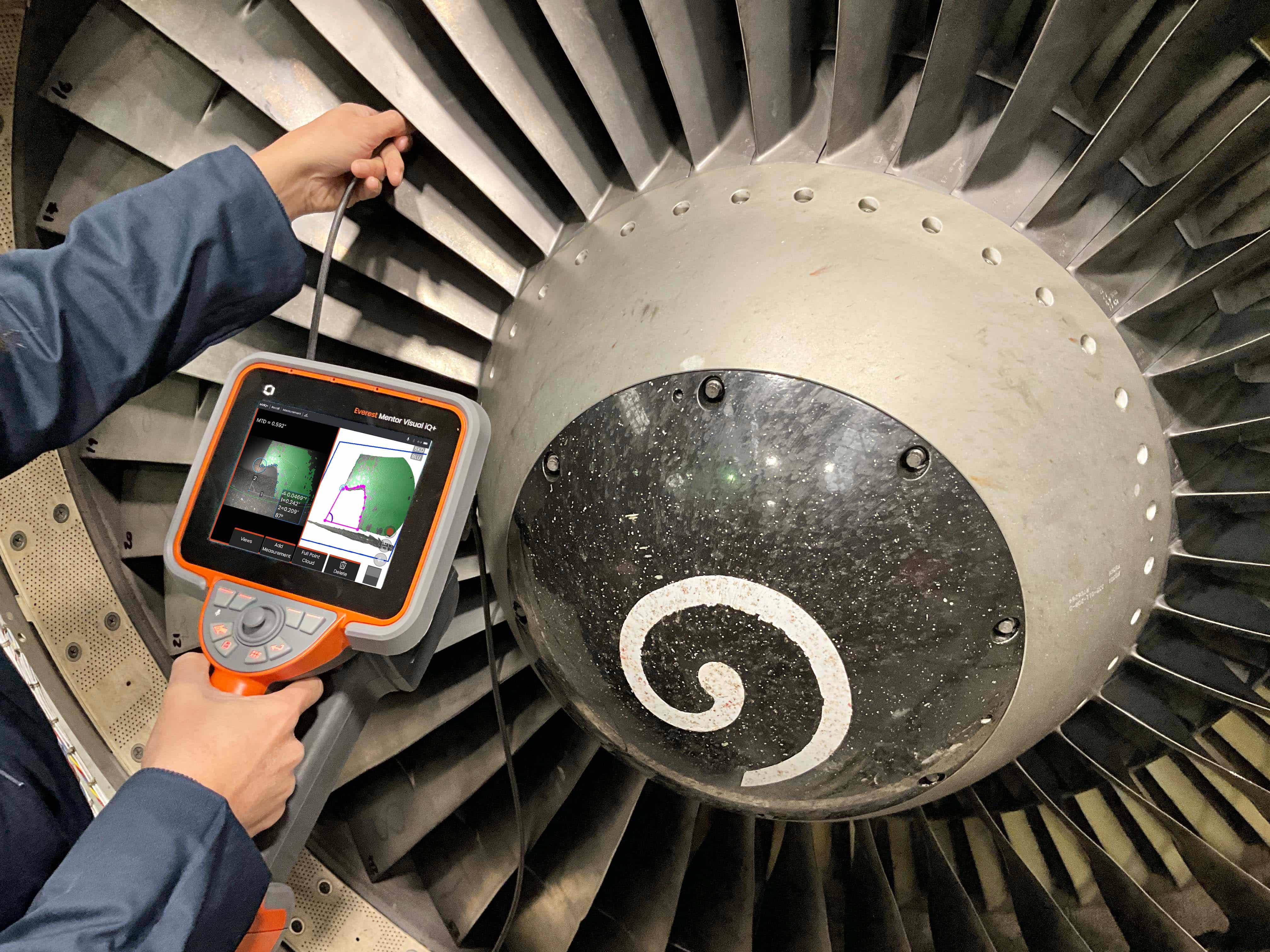

3D点云图功能-以韦林Everest MViQ+/XLG4+工业视频内窥镜为例

二、3D点云图在缺陷检测中的核心应用

1.完整还原缺陷表面轮廓

3D点云图以三维可视化的形式显示被检物体的表面情况，可清晰还原缺陷的表面形态与空间轮廓，清晰展现缺陷的整体分布与形貌细节。立体的点云呈现可帮助检测人员建立对缺陷的全局认知，更全面地掌握缺陷的实际状态。

2.保障测量精度

在缺陷测量过程中，通过观察3D点云图像，检测人员可对测量光标的定位位置进行核验，同时对整体测量质量进行评估。该过程能够有效校验测量路径与点位的合理性，减少测量偏差，保障缺陷测量结果的精准度与可靠性。

3.直观量化缺陷深度参数

点云图可切换为深度图，通过颜色变化反应缺陷的实际深度。该模式可适配多数常规内窥检测场景，可对蚀坑、裂纹等典型缺陷的深度进行直观评估，为缺陷损伤等级的判定提供量化参考依据。

4.提供测量基准平面参照

3D点云图中可设定测量基准平面，为测量过程提供清晰的空间参照基准。该基准平面能够辅助检测人员准确定位选点，提升测量的准确性与可行性。

5.多视角交互观测缺陷细节

检测人员可在三维空间内旋转3D点云图，从不同角度旋转、观看缺陷形貌，辅助检测人员进行准确判断。

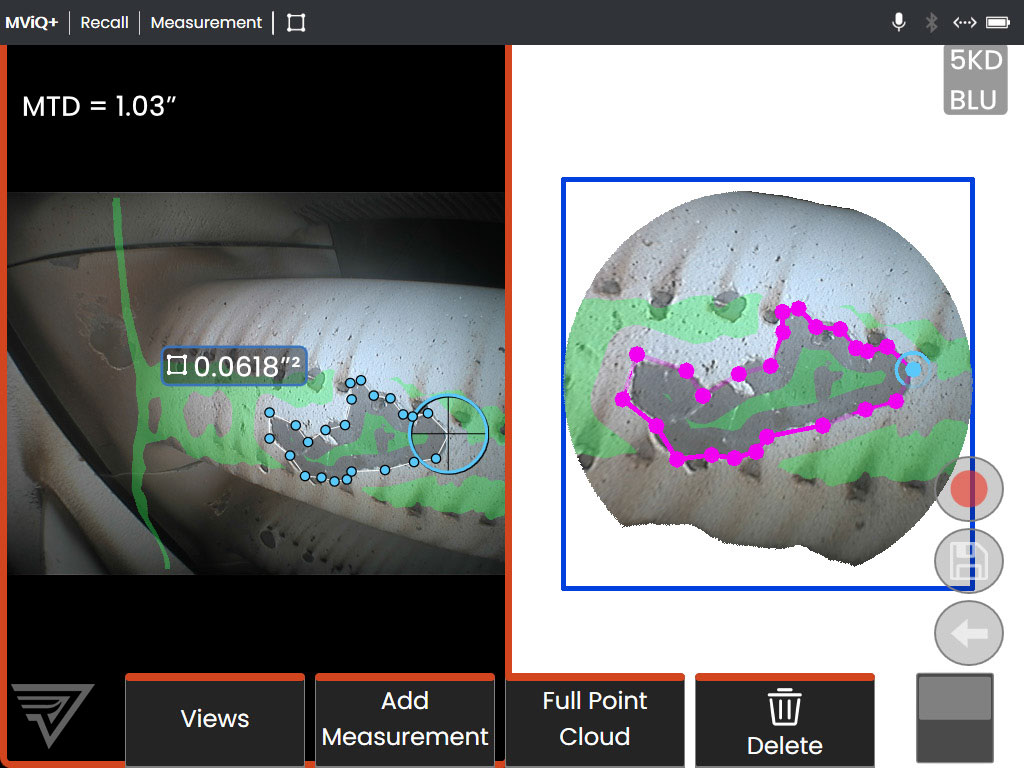

韦林(Everest VIT/RVI，简称Everest)工业视频内窥镜3D点云图功能

三、实用操作技巧：3D透景线功能

通过设置菜单，可开启3D透景线功能。该功能以4条虚线的形式呈现于点云图中，检测过程中可根据作业需求选择显示或隐藏透景线，在保存测量图像时也可自主选择是否保留透景线标识。3D透景线能够增强检测过程中的空间感知，辅助检测人员判断检测视野范围，进一步提升检测作业效率。

四、应用价值

作为韦林(Everest VIT/RVI，简称Everest)三维测量工业内窥镜的特色功能之一，3D点云图强化了内窥测量的立体可视化效果，提升了测量精准度与操作便捷性，让检测人员对测量过程与结果更具信心，助力整体内窥检测质量的提升。
