单物镜相位扫描三维立体测量技术：工业内窥检测的精准化革新

2026-04-21 08:38:49

在工业设备无损检测领域，内窥检测凭借非接触、无拆解的技术特性，成为航空航天、能源电力、石油化工、特种设备等行业关键设备内腔缺陷排查的核心手段。随着工业设备向高精度、高可靠性方向发展，行业对缺陷尺寸的精准测量、三维形态的完整呈现提出了更高要求。

单物镜相位扫描三维立体测量技术作为内窥检测领域的突破性技术，由韦林(Everest VIT/RVI，简称Everest)工业内窥镜率先研发并投入应用，推动工业内窥检测从“定性观察”向“精准定量”实现跨越式发展。

一、单物镜相位扫描三维立体测量技术的核心原理

单物镜相位扫描三维立体测量法是工业内窥镜的一种适配缺陷精准量化的三维测量技术，用于发现缺陷后对缺陷尺寸进行测量。其实现原理为通过内置结构光处理模块生成正弦条纹，将该正弦条纹通过投影设备投影至被检对象，利用工业CCD图像传感器拍摄条纹受物体调制的弯曲程度(变形条纹图)，利用傅里叶变换等方法解调该弯曲条纹得到相位，再将相位信息转化为全场三维高度数据。在光栅扫描整个被检对象的同时，工业内窥镜对缺陷进行三维重构，得到被检测对象的3D立体模型，可实现缺陷的精准三维重建，保障测量结果的可靠性。

该测量法涵盖基础几何测量、深度剖面测量、自动测量、角度与半径测量等多个功能，可满足工业内窥检测中各类缺陷与结构的量化需求，是RVI领域的重要技术创新，适配高端制造精密检测。

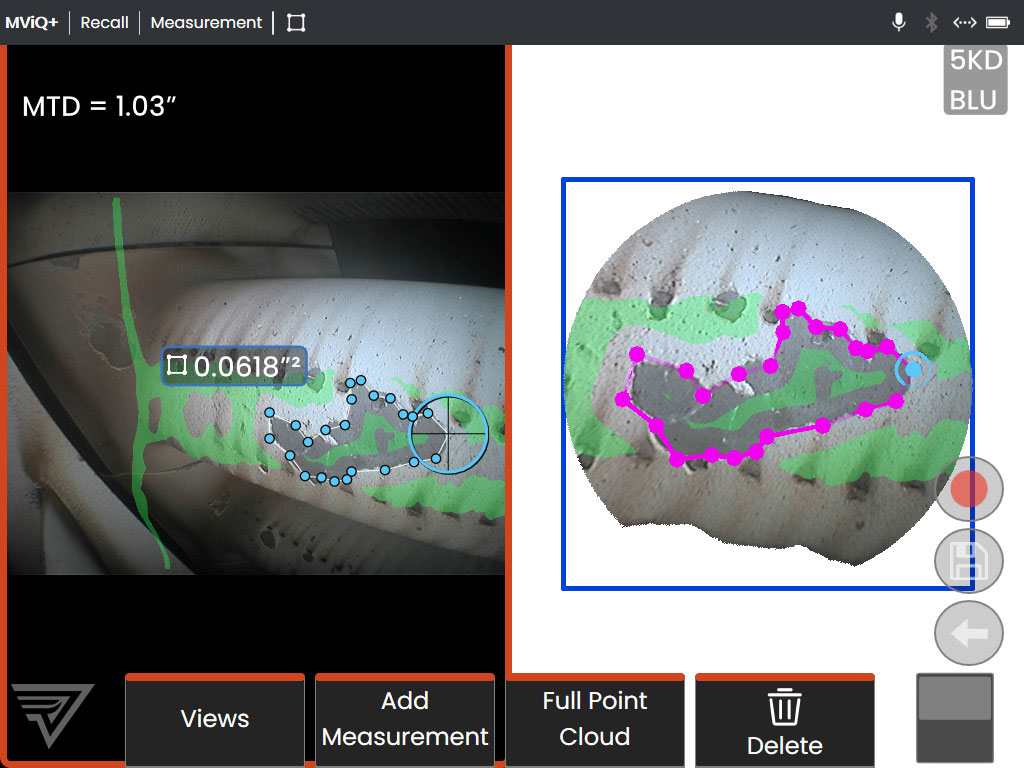

单物镜相位扫描三维立体测量法成像效果

二、单物镜相位扫描三维立体测量技术的核心优势

（一）观察测量一体化，大幅提升检测作业效率

该技术通过单物镜的集成化设计，在检测人员观察到缺陷的瞬间，即可直接启动扫描测量程序，无需退出设备内腔更换镜头、无需对缺陷进行二次定位，大幅缩短了单缺陷的检测时长，尤其在航空发动机孔探、长距离管道检测等需反复穿绕探头的场景中，有效减少了探头多次穿绕带来的磨损消耗与卡阻风险，显著降低了设备非计划停机时间，让检测作业效率实现质的提升。

同时，该技术配套的测量镜头覆盖了多段焦距范围，检测人员可根据不同检测距离、不同尺寸的被测对象，选择对应焦距的测量镜头，进一步提升了现场检测的灵活性与适配性。

（二）全维度精准量化，提升缺陷测量的可靠性

单物镜相位扫描三维立体测量技术通过光栅扫描的方式，可获取被测区域的全量三维坐标数据，构建出可实时平移、缩放、旋转的三维点云模型，不仅能清晰呈现缺陷的表面轮廓与深度变化，还可生成被测区域的横截面剖面视图、彩色深度图谱，让缺陷的边界、深度、形态特征完整可视化，帮助检测人员精准掌握缺陷的完整信息，有效规避了人工单点选点带来的主观误差。

在测量功能维度，该技术在长度、点到线距离、深度、面积、多线段等基础测量模式之上，拓展了深度剖面测量、区域深度剖面测量、涡轮叶片与机匣间隙自动测量、自动面积测量等多种创新测量模式，实现缺陷几何参数的全维度精准量化，为设备缺陷的风险等级评定、维修策略制定提供可靠的量化数据依据。

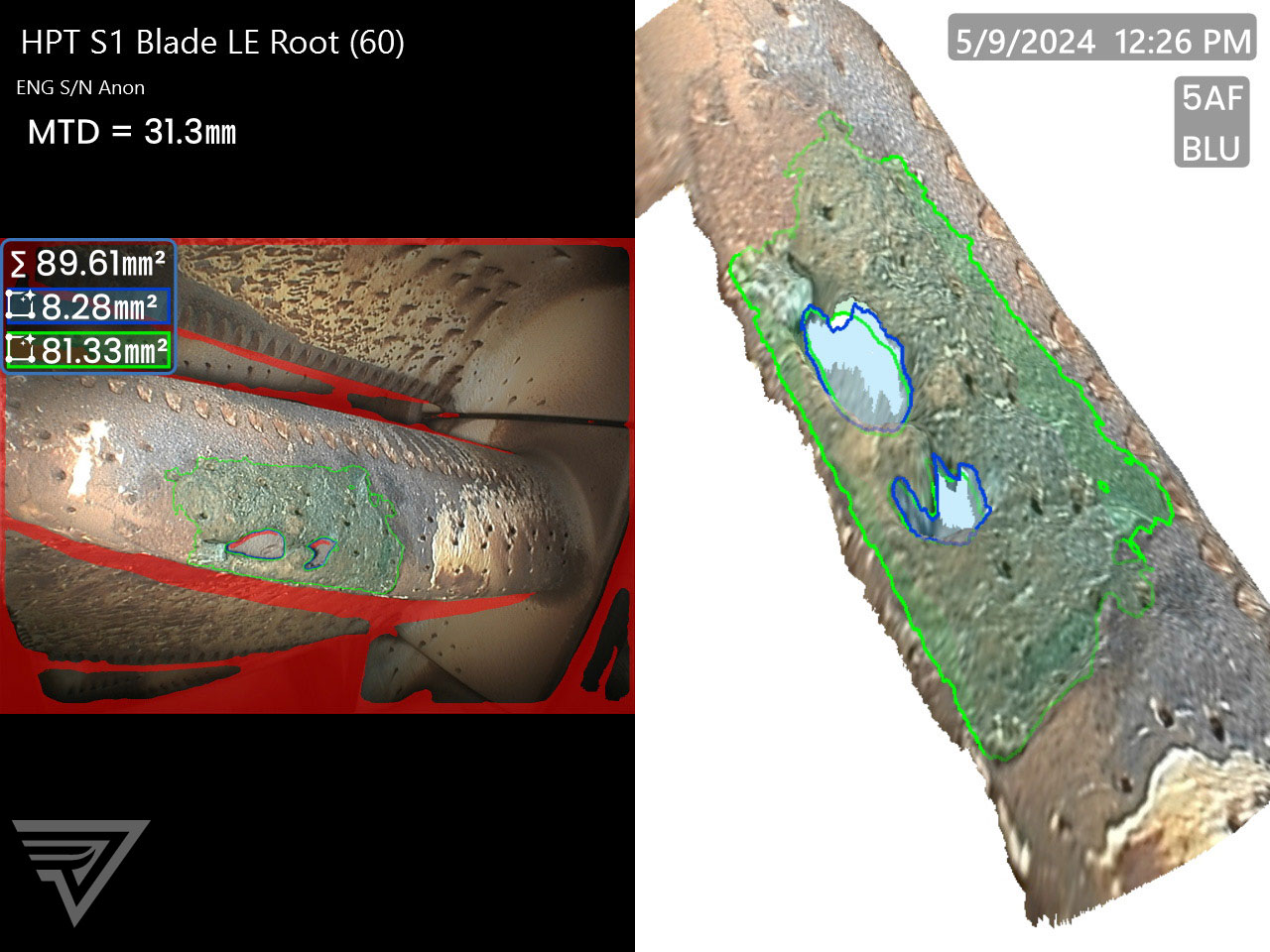

单物镜相位扫描三维立体测量法成像效果

（三）宽场景适配能力，拓展内窥检测的应用边界

该技术搭载的单物镜测量镜头采用广角光学设计，视野角度可达105°，单次扫描即可覆盖更大的检测区域，针对大尺寸缺陷无需分段测量与数据累加，在保障测量精度的同时，大幅提升了大尺寸缺陷的检测效率。同时，其扫描测量模式可适配多种狭窄、复杂、不可拆解的设备内腔结构，无论是航空发动机涡轮叶片的精密间隙测量、燃烧室的烧蚀缺陷量化，还是压力管道的焊缝裂纹深度测定、压力容器的腐蚀坑尺寸检测、风电齿轮箱的磨损缺陷排查，都能稳定输出高精度的测量结果，覆盖多行业工业设备的内窥检测需求。

（四）全流程可追溯，赋能设备全生命周期管理

基于三维点云模型的测量模式，让检测过程具备了可校验、可追溯的特性。检测人员可在生成的三维模型中，对测量基准、选点位置进行反复校验与调整，确保每一组测量数据的准确性。同时，缺陷的三维模型、测量数据、高清影像可同步存储与导出，实现了检测数据的标准化留存，不仅可用于同一设备不同周期的检测数据对比，精准掌握缺陷的发展趋势，为设备的预防性维护提供数据支撑，也为工业设备的全生命周期健康管理，构建了完整、可追溯的量化检测体系。

单物镜相位扫描三维立体测量技术的出现，有助于解决“看得见、测不准”的核心难题。随着该技术的持续迭代与优化，其将持续推动工业无损检测领域的技术升级，为各行业关键工业设备的安全、稳定、高效运行，筑牢精准检测的技术防线。
