Everest Mentor Visual iQ™ 一体化手持式便携型韦林工业视频内窥镜

MViQ_Everest Mentor Visual iQ™ 一体化手持式便携型韦林工业视频内窥镜
一体化便携性设计,灵活的触摸屏、独特的检测和分析技术,操作者能够轻松操作、实时连接、及时完成检查、提高工作效率、缩短检查时间。

单物镜相位扫描三维立体测量技术

单物镜相位扫描三维立体测量法在内窥镜检测领域是一个突破性的测量技术。此测量法用一个镜头即可完成观察和测量,无需更换镜头和重新定位缺陷,节省工作时间,提高检测效率。

单物镜相位扫描三维立体测量法对被检测区域表面进行扫描,提供剖面视图,即检测物体的横截面,使缺陷的轮廓和特征更加清晰,帮助操作者作出更准确的判断。

Everest Mentor Visual iQ™的新版单物镜相位扫描三维立体测量法使工业视频内窥镜的应用提升到新的高度。


工业内窥镜MViQ-剖面视图             工业视频内窥镜Mentor visual iQ-深度测量的剖面图

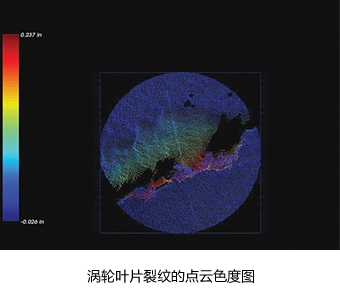

进口内窥镜MViQ-涡轮叶片裂纹的点云灰度图             美国GE内窥镜Mentor visual iQ-涡轮叶片裂纹的点云色度图


韦林视频内窥镜MViQ-长度测量             工业内窥镜Mentor visual iQ-点到线的距离测量


相位扫描三维立体测量型内窥镜MViQ-深度测量             工业视频内窥镜Mentor visual iQ-面积测量


进口工业内窥镜MViQ-多线段长度测量              韦林工业内窥镜Mentor visual iQ-涡轮叶片与机匣间隙测量


双物镜三维立体测量技术

全新的双物镜三维立体测量技术用于Everest Mentor Visual iQ™工业视频内窥镜,可视化双物镜立体测量可实现点云图像,双物镜三维立体测量的所有直径的探头(4.0mm、6.1mm、6.2mm和8.4mm)均可实现点云功能。

双物镜三维立体测量是在传统的普通双物镜测量基础上实现3D点云成像的技术,传统的普通双物镜测量镜头通过搭配新算法及校准处理技术来实现。此测量技术不仅具有普通双物镜测量原有优势,同时可支持左右屏幕分别成像及实现3D点云图(深度图),可为检测人员提供实时、直观的三维立体点云图,实现快速、精确的测量,提高检测效率!


强大、便携、快速、互连

Everest Mentor Visual iQ™是世界上先进的视频内窥镜,可帮助使用者对工作做出更佳判断,提高检测效率。

•  采用多点触摸屏,符合人体工程学的操纵杆和物理按键,操作更简单易行

•  彩色SUPER HAD CCD摄像头5倍数字变焦和新型动态图像处理系统

•  采用6.5英寸(16.5厘米)有源矩阵XGA彩色LCD显示屏,在日光下可轻松识别,图像清晰可辨,提高检出概率

•  采用自适应降噪(ANR)和高动态范围(HDR)静态图像捕获技术,捕获高度清晰的实时视频和静态图像

•  采用新版单物镜相位扫描三维立体测量(6.1 mm直径探头)、双物镜三维立体测量或普通双物镜测量(8.4mm、6.1mm

  6.2mm或4.0mm直径探头)

•  便携、轻巧、符合人体工程学的设计,净重3.0 千克

•  坚固耐用,设计符合IP65(组装好)、IP55(未组装)、MIL STD 461F和MIL STD 810G标准

•  支持双频段Wi-Fi和蓝牙4.0

•  14种语言的检测(MDI)软件以流程化方式引导检测人员完成检测过程、智能命名文件、创建MS Word®和

  PDF兼容的检测报告

•  提供16 GB内置固态硬盘(仅Inspect版)、提供32 GB内置固态硬盘(仅Touch版和Analyze版)

•  两个USB 3.0 主机A端口,一个USB 3.0客户端 B端口

•  高容量、可更换、可充电的锂电池,无需充电底座,符合航空运输规定

•  可更换的4.0mm、6.1mm、6.2mm和8.4mm直径探头,提供多种长度,适合各行业应用

•  光学镜头的安全双螺纹结构,可轻松实现更换

•  高强度LED光源和先进图像处理技术可改善图像亮度

•  多种可定制的支撑臂供选择

•  可选配便携的拉杆携行箱、可选用于容纳多个探头和附件的更宽敞的工作站式拉杆机箱


美国进口GE内窥镜MViQ    手持便携视频内窥镜 Mentor Visual iQ

视频内窥镜MViQ 拉杆携行箱    高清工业内窥镜Mentor Visual iQ 工作站式拉杆机箱


远程协作检测

Everest Mentor Visual iQ™可通过检测工作连接平台在世界各地提供专业的实时远程协作服务Inspection Works Connect,通过Wi-Fi 实现远程互联,可将正在进行的检测视频图像与场外专家分享;以便快速做出更加准确的判断,提高设备利用率及检测效率;

专家能够对检测图像进行注释,实现双向协作功能,快速协助现场检测人员做出更加准确的判断,提高检测效率,降低检测成本,检测人员可现场排除故障;

通过场外专家和检测人员实时对话快速做出更加准确的判断,可延长设备使用寿命;

通过远程协作服务,可随时与场外专家沟通,有效降低运营成本;

所有版本Everest Mentor Visual iQ™均可通过购买Inspect Works Connect服务实现远程互联协作检测功能。

 工业内窥镜Mentor Visual iQ 远程协作检测更高效

工作温度

探头-25°C到100°C,低于0°C时,探头应减少导向操作
系统-20°C到46°C,低于0°C时,LCD液晶屏可能需要预热
存储温度-25°C到60°C
相对湿度最高95%,无冷凝
防水探头能承受1Bar的水压,相当于10.2m水深

摄像头

探头直径4.0mm、6.1mm、6.2mm和8.4mm
图像传感器1/6英寸彩色SUPER HAD™ CCD摄像头(6.1mm、8.4mm);
1/10英寸彩色SUPER HAD™ CCD摄像头(4.0mm、6.2mm)
像素数44万原生像素
外壳材料钛合金
温度传感器内置温度传感器及超温报警系统

系统

系统尺寸17.1cmx19.7cmx38.1cm
机箱尺寸54.5cmx35.0cmx23.0cm(携行式拉杆机箱);
57.2cmx41.2cmx56.3cm(工作站机箱)
系统重量整机设备含携行式拉杆箱:10.2kg;整机设备含工作站机箱:19.6kg
不含机箱:6120系统-3.0kg;61100系统-4.0kg
构造集成人造橡胶缓冲器的聚碳酸酯和铸镁材料外壳
LCD显示器集成式6.5英寸(16.5cm)有源矩阵XGA彩色LCD显示屏(分辨率:1024x768),在日光下清晰可读,配置多触点电容Dragontrail™触摸屏(仅Touch版和Analyze版)
操纵杆控制360ºAll-Way®探头全方位导向、菜单访问和导航
按钮组访问用户功能,测量和数字功能
音频集成3.5mm耳机、麦克风接口,也可配蓝牙耳机
内储存器

16GB固态硬盘,用于用户存储(仅Inspect版)

32GB固态硬盘,用于用户存储(仅Touch版和Analyze版)

数据I/O端口两个USB3.0主机“A”端口,一个USB3.0客户端“B”端口
视频输出高清Display Port接口(可转接高清HDMI和VGA接口)
亮度控制自动和手动10级可调
照明类型白光LED
延时曝光自动-最长16秒
白平衡出厂默认值或用户定义

电池

锂离子电池10.8V(标准),73Wh,6.8Ah
电池使用时间2小时

电源输入

交流电100-240VAC,50-60Hz,<1.5ARMS
直流电源18V,3.34A

达标和分类

MIL-STD-810G

美国国防部环境测试的第501.5、502.5、506.5、507.5、509.5、510.5、511.5、514.6、516.6 和 521.3部分

MIL-STD-461F美国国防部-电磁干扰RS103-ABOVE   DECK
标准1组,A类:EN61326-1、UL、IEC、EN CSA-C22.2:61010-1和UN/DOT T1-T8
IP等级IP65(组装好),IP55(未组装)

软件

操作系统实时多任务操作系统
用户界面菜单驱动和软按钮操作;使用触摸屏(仅Touch版和Analyze版)或操纵杆的菜单导航
文件管理嵌入式文件管理器,支持对内存和USB介质中的文件和文件夹进行如下操作:复制、剪切、重命名、删除、筛选和排序等操作
音频数据PC兼容的ACC(.M4A文件)格式
图像控制反转、负片、自适应降噪、失真校正、照明亮度、延时曝光、单一视图、变焦(5倍数字)、图像定格和调用
数字变焦连续(5倍)
图像格式Bitmap(.BMP)和JPEG(.JPG)
视频格式MPEG 4AVC/H.264(.MP4文件)
文本注释全屏文本叠加
图形注释箭头标识
导向控制360ºAll-Way®全方位连续导向;导向、锁定与复位;微调和粗调可选;导向速率可调;过载保护
软件更新可通过USB闪存盘进行现场升级
语言英语、西班牙语、法语、德语、意大利语、俄语、日语、韩语、葡萄牙语、中文、波兰语、匈牙利语、芬兰语和瑞典语
应用软件14种语言的菜单导向检测(MDI)功能软件,以流程化方式引导检测人员完成检测过程、智能命名文件、创建MS Word和PDF兼容的检测
报告

系统

直径长度
4.0mm2.0m、3.0m
6.1mm2.0m、3.0m、4.5m、6.0m和10.0m
6.2mm3.2m
8.4mm2.0m、3.0m、4.5m、6.0m和10.0m

备注:韦林提供多样的特殊客户定制型探头,满足不同工业检测需求,最长可达30米。

视频内窥探头导向能力

探头长度平直状态下导向弯曲度的最小值
2m到4.5m160°
6m到10m140°

备注:探头导向弯曲度通常会超过最低规格。

视频内窥探头

MViQ视频内窥探头

镜头型号颜色标识视野FOV*(°)焦距DOF(mm)
Mentor Visual iQ 4.0mm镜头
前视观察镜头
T4080FF**8035-inf
T40115FN黑色1154-inf
侧视观察镜头
T40115SN红色1151-30
T40120SF蓝色1206-inf
双物镜三维立体测量/普通双物镜测量镜头
TM405555FG(前视)黑色55/555-inf
TM405555SG(侧视)蓝色55/554-inf
镜头型号颜色标识视野FOV*(°)焦距DOF(mm)
Mentor Visual iQ 6.1mm镜头
前视观察镜头
T6150FF5050-inf
XLG3T6150FG白色5012-200
XLG3T61120FG黑色1205-120
XLG3T6180FN橙色803-20
XLG3T6190FF黄色9020-inf
XLG3T6150FB紫色50 (斜视45°)12-80
T6165FF**橙色与蓝色6565-inf
侧视观察镜头
XLG3T6150SF棕色5045-inf
XLG3T6150SG绿色509-160
XLG3T61120SG蓝色1204-100
XLG3T6180SN红色801-20
单物镜相位扫描三维立体测量镜头
XL4TM61105FG(前视)黑色1058-250
XL4TM61105SG(侧视)蓝色1057-250
XL4TM61105FN(前视近焦)橙色1053-120
双物镜三维立体测量/普通双物镜测量镜头
XLG3TM616060FG(前视)黑色60/604-80
XLG3TM615050SG(侧视)蓝色50/502-50
镜头型号颜色标识视野FOV*(°)焦距DOF(mm)
Mentor Visual iQ 6.2mm镜头
前视观察镜头
PXT6240FF无色40100-inf
PXT62120FF黄色12025-inf
PXT62120FN黑色1204-190
侧视观察镜头
PXT62120SN蓝色1205-inf
双物镜三维立体测量/普通双物镜测量镜头
PXTM626060FG(前视)黑色60/604-80
PXTM626060SG(侧视)蓝色60/604-80
镜头型号颜色标识视野FOV*(°)焦距DOF(mm)
Mentor Visual iQ 8.4mm镜头
前视观察镜头
XLG3T84120FN黑色1205-200
XLG3T8440FF*无色40250-inf
XLG3T8440FG白色4080-500
XLG3T8480FG黄色8025-500
侧视观察镜头
XLG3T8440SF*棕色40250-inf
XLG3T8480SG绿色8025-500
XLG3T84120SN蓝色1204-200
双物镜三维立体测量/普通双物镜测量镜头
XLG3TM846060FG(前视)黑色60/604-50
XLG3TM846060SG(侧视)蓝色60/604-50

*FOV取对角线长度

**表示亮度输出最高的镜头

可支持的测量功能

功能

单物镜相位扫描

三维立体测量法

双物镜三维立体
测量法
普通双物镜
测量法
比较测量法
长度
深度
点到线距离
斜面上距离
面积
多线段长度
圆形量规
涡轮叶片与机闸间隙
剖面视图
3倍局部放大视窗
每幅图可进行5次测量
区域深度剖面测量(选装)
测量平面(选装)

标准精确度  在规定的测量条件下进行测量时,经过专业培训的检测人员可确保使用单物镜相位扫描三维立体测量、双物镜

三维立体测量和普通双物镜测量实现95%以上的测量精确度

最小精度值  单物镜相位扫描三维立体测量、双物镜三维立体测量和普通双物镜测量可达0.01mm


航空航天领域

工业内窥镜MViQ航空航天领域

  •   拥有更强的照明亮度,提升了在所有涡轮发动机检修时发现缺陷的概率

  •   单物镜相位扫描三维立体测量法能够快速准确呈现图像,并根据测量出

  •   缺陷的数据,判断是否会影响涡轮发动机的正常工作

  •   菜单定向检测软件(MDI)可以存储飞机维护手册的工作流程,对存储图

  •   进行智能分类,实时生成检测报告

  •   可将检测结果远程提供给专家,大大减少飞机因为故障停在停机坪检测

  •

  •   用户可创建自定义的检测文件,可对参数进行特定设置,如设定为飞机机

  •   检修、飞机发动机检修等

  •   设计更加轻便,符合IP65(组装好)、IP55(未组装)、MIL-STD-810G和

       MIL-STD-461F标准,提升了检测效率

石油与天然气领域

工业视频内窥镜Mentor Visual iQ石油与天然气领域

  •   按照IP65(组装好)、IP55(未组装)标准设计,更加坚固耐用 , 能够适

•     各种探现场检测,如钻杆或涡轮机的户外检测工作

  •   卓越的图像质量及照明系统能够满足如油罐、钻头、油管、仪表管等大

  •   积的检测需求

  •   提供多种长度和直径的可互换探头

  •   单物镜相位扫描三维立体测量技术可精确的进行扫描、分析缺陷的三维立

       体影像,为密闭空间提供可靠的远程目视检测建议,在紧要关头,新型检

•     测手段可保证设备能更长时间运行

电力领域

美国进口内窥镜MViQ电力领域

  •   便携手持式设计可以更简单、快速地完成难以进入区域的检测

  •   利用菜单定向检测软件(MDI),可以更快速、更精确的进行数据分析并实

  •   时生成检测报告

  •   IP65(组装好)、IP55(未组装)设计使设备能从容应对任何苛刻的环境

  •   清晰的图像质量更容易发现凹坑、裂纹、磨损以及划痕等缺陷

  •   触控式操作界面、单物镜相位扫描三维立体测量技术可更快速、更精确

  •   的进行检测和问题分析

汽车领域

GE内窥镜Mentor Visual iQ汽车领域

  •   卓越的成像技术可实现清晰 、明亮的内窥检测图像 ,满足发动机气缸、

  •   变速箱筏板等多种检测环境,快速识别缺陷

  •   360°全方位探头导向,粗调、微调的双模式,导向7级速率可调,导向

  •   制更灵活、更精准,使气缸缸壁、活塞、气门等复杂管路的检测更轻松

  •   单物镜相位扫描三维立体测量技术可以精确的进行扫描、分析缺陷

  •   先进的Wi-Fi及蓝牙功能可实现远程会诊,实现实时协作

  •   锂电池持续供电两小时,方便应对各种检测环境

  •   多种长度和直径的可互换探头可满足各种火花塞孔、油路、管道的检测

  •   需求

传统检测领域

相位扫描测量内窥镜 MViQ 传统检测领域

  •   更快速、更精准地检查泵、发动机、发电机、纸浆和卷轮、齿轮箱、

  •   管道、管材、道清洁度、涡轮机、压缩机、大型活塞、冷水器、阀

  •   门、枪膛、炮膛、国土安全和海事考察等

  •   坚固耐用,符合IP65(组装好)、 IP55(未组装)、MIL-STD-810G和

  •   MIL-STD-461F准,能够从容应对各种苛刻环境

  •   多种长度、直径的可互换探头设计,可在多个领域使用,独立进行检测

  •   直观的触控操作界面,极致的图像质量,发现缺陷更容易

  •   菜单定向检测软件(MDI)可存储远程视觉检测的工作流程、智能命名

  •   检测图像件、即时生成检测报告

  •   为密闭空间提供可靠的远程目视检测建议
