工业内窥镜有哪些图像处理功能?失真校正的作用是什么?

2022-03-29 12:03:14

工业内窥镜往往会集成图像处理功能,用于对摄像头捕获的影像进行必要的、适当的处理,以便呈现更为逼真的检测图像。那么工业内窥镜有哪些图像处理功能呢?我们常听说的“失真校正”又有哪些作用呢?

以美国韦林工业视频内窥镜MViQ为例,其系统集成的图像处理功能包括:负片、自适应降噪、失真校正、暗部增强、色彩饱和度调节等。例如:暗部增强(Dark Boost),可以评估场景内容并智能调整亮度,通过数字方式提高较暗区域的亮度(例如,带有明亮前景表面或存在反光的区域),却不会导致过度曝光或降低画面对比度。这些功能有助于在特定场景下呈现更佳的工业内窥镜检测影像。

工业内窥镜

下面重点介绍工业内窥镜的失真校正功能。

喜好摄影使用过相机的朋友可能都有过这样的经历,使用光学镜头,特别是广角镜头拍摄照片时,照片的边缘会出现弯曲变形的现象,习惯地称为“鱼眼”效果。这其实是因为凸起的光学镜片对色光的弯曲能力不同,使成像点与光轴距离不同,侧向放大率亦不同,结果造成了实际成像与理想影像的像差(Abbreviation),我们就会看到图像失真的状况,不少厂家通过软件修正的方式削弱这种影响。

对于工业内窥镜来说,在使用光学镜头的情况下,因为镜片凸起的特性,内窥探查图像同样会出现边缘弯曲的“鱼眼”效果,特别是使用广角镜头时会更为明显。这种失真变形有时是显著的、无法忽略的,以至于检查涡轮叶片或其他物体的边缘时,在图像中看起来是弯曲的,很可能会影响检测过程中所作出的判断。

由于失真并不是图像信息的丢失,而是某种程度上的信息错位,是可以通过专业的图像处理技术进行再计算和调整的。因此一些知名工业内窥镜品牌的产品,往往都会在软件系统中集成失真校正功能,自动校正各种视野的光学镜头所产生的广角边缘失真,呈现边缘平直的图像,从而让用户可以放心使用光学镜头,而不必担心因为变形而可能带来的误判、漏检、或者影响检测效率。

韦林 MViQ、Mentor Flex 等系列工业内窥镜产品的图像处理功能都包含了“失真校正”,如下图所示,分别是“失真校正”功能的设置界面,以及打开“失真校正”设置前后的效果图,供您参考。

工业内窥镜失真校正设置

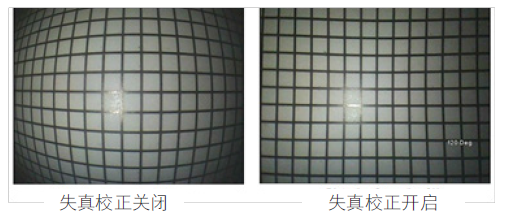

失真校正前后效果图
