在工业无损检测体系中，工业内窥镜是实现密闭腔体、狭窄空间、无法直接进入的内部结构可视化检测的核心设备，广泛应用于航空航天、能源电力、汽车制造、特种设备运维等关键领域。而缺陷的精准量化测量，是内窥镜检测环节中支撑设备健康状态评估、运维决策制定的核心依据。随着工业检测对测量精度、场景适配性、操作可靠性的要求持续提升，结构光三维扫描技术与工业内窥镜的技术融合，为内窥镜检测提供了成熟的解决方案。

一、结构光三维扫描技术的技术原理与应用基础

结构光三维扫描技术属于非接触式光学三维测量范畴，是一种通过编码特征解析实现物体表面三维数据高精度采集的技术，可完成被测表面完整轮廓的数字化还原与建模。

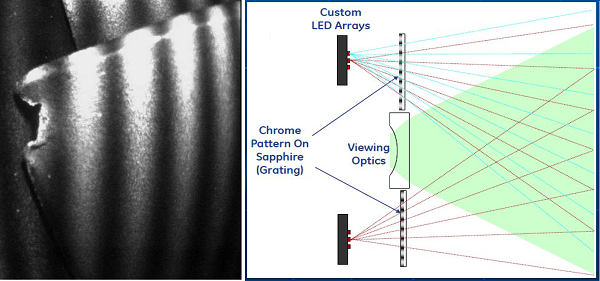

其核心工作原理为：通过搭载预设编码光栅的光学投射系统，将光源以规则光栅条纹的形式投射至被测物体表面；受被测物体表面凹凸起伏的几何形貌影响，投射的光栅条纹会发生对应形变，形变量与表面深度信息直接关联，进而形成携带被测表面完整相位信息的调制测量条纹；随后通过高分辨率成像器件采集形变后的条纹图像，经相位解算算法与立体视觉数学模型处理，即可还原出被测表面每一个点位的三维空间坐标，生成高密度三维点云数据，为后续的轮廓重建、尺寸测量、形貌分析提供完整的数据支撑。

二、工业内窥镜检测场景对三维定量测量的核心需求

在复杂工业工况下，当被测对象存在多层级、多曲面的复杂结构时，检测人员的选点操作易产生人为误差；同时，针对凹坑、裂纹等缺陷的深度测量，检测人员难以精准锁定缺陷的深边界点，影响测量结果的可靠性，也给检测人员的作业带来了较高的技术挑战。

基于上述行业难题，工业内窥镜检测领域亟需具备三维空间形貌还原能力的测量技术，通过实现缺陷立体影像的多维度观察，辅助检测人员完成精准选点，提升测量结果的准确性与可靠性，而结构光三维扫描技术的技术特性，恰好能够匹配这一核心需求。

三、结构光三维扫描技术在韦林(Everest)工业内窥镜中的落地应用与实践

工业内窥镜测量技术的迭代升级，始终围绕高精度、高智能化、强场景适配性的核心方向发展，结构光三维扫描技术的成熟与落地，与工业内窥镜检测的测量需求高度契合，基于该技术原理定制化开发的相位扫描三维立体测量技术，已成为工业内窥镜高端测量功能的核心技术方向。

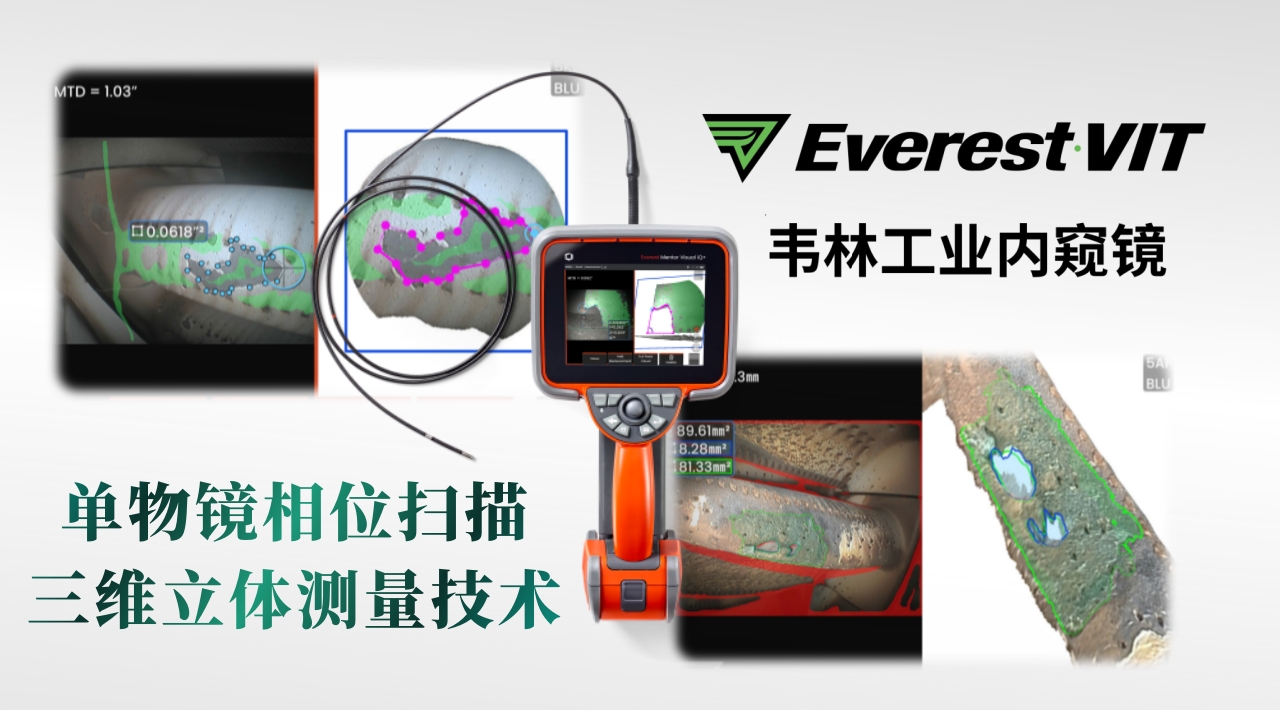

以韦林Everest MViQ+/XLG4+工业视频内窥镜搭载的单物镜相位扫描三维立体测量技术(3DPM)为例，该技术采用3D结构光技术，通过光栅相位扫描生成精准三维点云模型，检测人员可通过触屏手势操作，对轮廓模型进行任意角度的旋转与缩放，从多维度观察缺陷的空间形貌特征，同时可对测量选点的空间位置进行全面校验，有效规避了选点带来的人为误差。除此之外，基于完整的三维点云数据与轮廓重建结果，设备可辅助检测人员匹配适配的测量模式，同时可实现凹坑类缺陷深度的自动测算，不仅有效解决了复杂工况下缺陷测量的多项难题，也进一步提升了工业内窥镜测量作业的精准度与智能化水平。

四、总结

结构光三维扫描技术与工业内窥镜的技术融合，推动工业内窥镜检测从“可视化定性检测”向“高精度数字化定量测量”实现了关键升级。该技术通过三维形貌的实时重建与全维度呈现，有效提升了复杂工况下缺陷测量的准确性与可靠性，为航空航天、能源电力、汽车制造等关键领域的设备安全运维、缺陷精准评估提供了坚实的技术支撑。
