高清工业内窥镜检查飞机辅助动力装置APU的应用

2025-04-27 20:53:51

APU(Auxiliary Power Unit)——辅助动力装置/单元,是飞机上的一个重要部件,不仅可以给未飞行的飞机供电和供气,还可以在飞机失去发动机动力的紧急时刻为飞机提供应急动力。由此可见APU对飞机正常工作的重要意义,使用高清工业内窥镜对APU进行检测,可以及时洞察内部缺陷,以便积极维修或更换,确保飞机辅助动力装置APU能够有效发挥“飞机小心脏”的角色

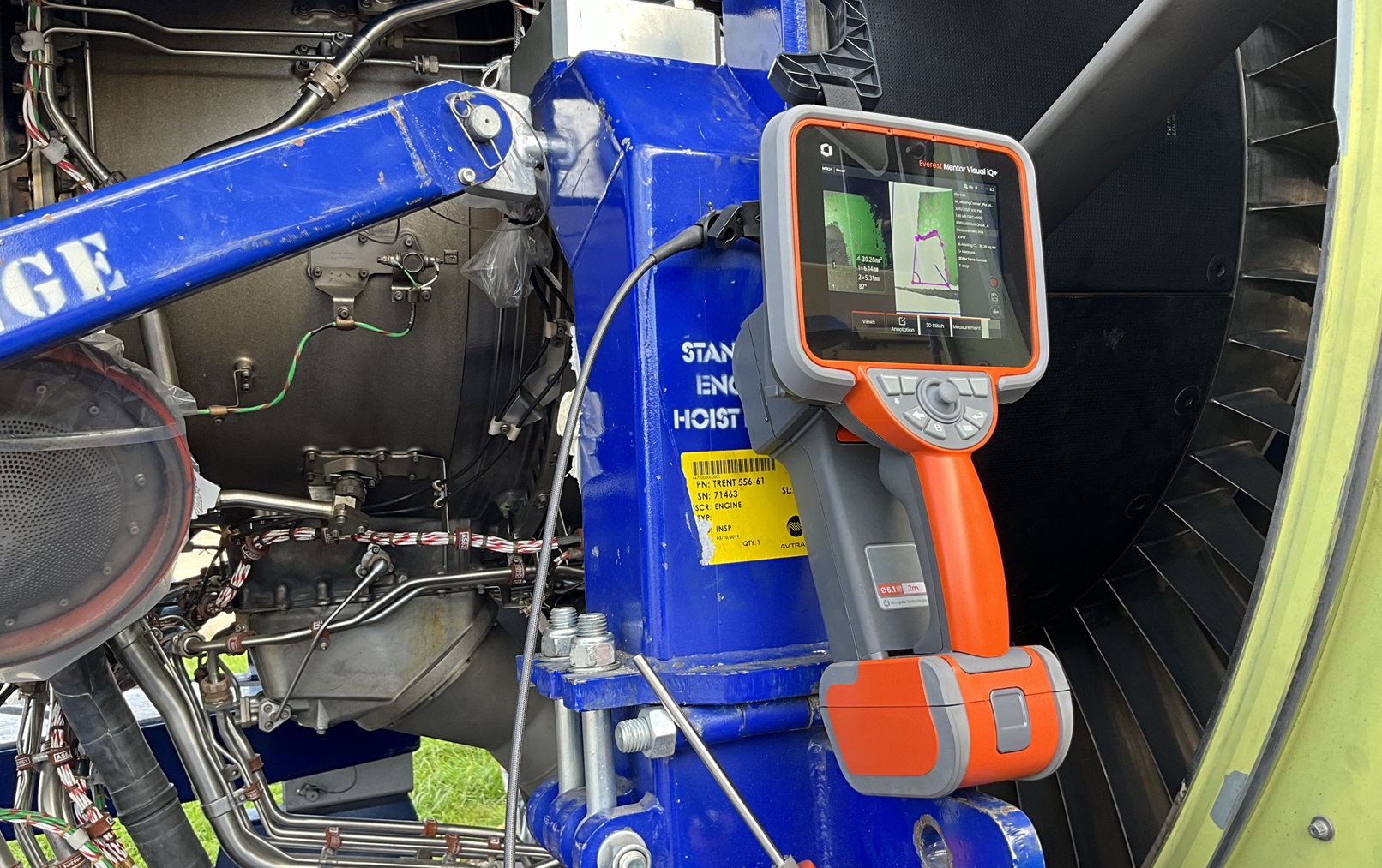

高清工业内窥镜检查飞机辅助动力装置APU

一、APU的结构和检查方法

APU虽然是“小心脏”,但是其结构复杂,包括:负载压气机、导向叶片、发动机压气机、燃烧室、涡轮叶片等。使用高清工业内窥镜检查飞机辅助动力装置APU,可以避免拆卸,只需选择适当的检测入口(例如:将起动机末端的堵盖移除)送入内窥镜探头,通过探头前端摄像头的实时高清成像能力,身处辅助动力装置外部的检测人员就可以在内窥镜屏幕上实现对内部的直观检查,是一种成本低廉、耗时少、结果直观准确的检测方式。

二、具体应用

1. 检查负载压气机:包括扩压器叶片、叶轮前缘、叶轮后缘,查找有无腐蚀造成的刻痕、粗糙、变色、焊缝裂缝,观察叶轮和罩环之间的磨损状况以及叶片上是否有材料堆积等;

2. 观察导向叶片:主要查看前缘刻痕和叶片变色问题;

3. 检查发动机压气机:包括压气机叶片叶尖是否有弯曲,叶轮和罩环之间是否有磨损等,以及扩压器的腐蚀缺陷;

4. 查看发动机燃烧室:重点关注衬板变色、散热孔阻塞、外层过度衬板掉块或耐温涂层剥落等现象,还要注意孔与孔之间是否出现裂纹等缺陷,以及确认喷油嘴保护罩完好无损;

5. 检查发动机第一级和第二级涡轮叶片:观察涡轮叶片之间的通道内有无异物,检查阻流器有无异常,叶片前缘和后缘、以及叶尖是否有刻痕或材料丢失损伤。

三、检查的意义

使用高清工业内窥镜检查飞机辅助动力装置APU,可以及时发现APU内部隐藏的各种缺陷,并利用工业内窥镜的测量技术对缺陷进行精准的量化描述。一方面方便检测人员准确评估和记录损伤状况、调整检查周期、定制更明智的检查计划;另一方面,一旦评估结果为严重缺陷,例如:导向叶片叶尖与相邻转子之间接触造成的碰撞损伤、严重的侵蚀、罩环裂缝、喷油嘴保护罩严重变形等,则可以果断拆卸APU进行必要的维修和更换。从而可以近乎完美地平衡检测的经济性和运行的安全性。

四、检查注意事项

1. 航后检查时一定要预留APU冷却的时间,冷却后才能开始实施检测工作。

2. 在工业内窥镜探头进入APU前,确保APU内部温度不超过工业内窥镜探头所能耐受的最高温度,以避免损坏探头。

3. 在旋转APU之前,确保探头前端不在压缩机叶轮叶片的范围内,以避免叶片旋转打伤探头。

五、好产品推荐

韦林高清工业内窥镜 Everest XLG4+/MViQ+ 是对飞机APU进行内窥检查的高效工具。该系列产品采用清晰度和色彩还原俱佳的高分辨率CCD摄像头,像素数可高达120万,可以近乎真实地呈现飞机辅助动力装置APU内部的情况,细小裂纹、叶片变色等各种问题都难逃检测人员的检查。而且该系列产品搭载的单物镜相位扫描三维立体测量技术,具有测量精度高、使用方便、模式丰富等特点,像叶尖间隙、叶片卷边角度等数值都可以快速测定,为检测人员做出正确决策提供保障。韦林工业内窥镜用可靠的检测技术助力飞机辅助动力装置APU保持安全运转,了解更多产品详情,欢迎咨询北京韦林意威特工业内窥镜有限公司。

检查飞机辅助动力装置APU的功效工具——韦林高清工业内窥镜XLG4+
