内窥镜使用说明:三种测量方法大比拼-韦林工业内窥镜
缺陷测量是工业内窥镜检测中一种比较重要的操作,用于对缺陷的情况进行量化评估。本内窥镜使用说明,旨在介绍目前应用比较多、或者说比较先进的三种测量方法,以期帮助您在选购内窥镜时在这方面有较为清晰的认识。
普通双物镜测量法:这是比较传统的测量方法,目前不少内窥镜品牌都采用该测量方法。原理:使用双物镜立体测量镜头,从不同角度对同一目标进行立体测量,需要用计算机算法来分析用户光标的位置,用三角几何方法获得最终的精确测量结果。只支持5种测量模式:长度、点到线、点到面、面积、多线段,一般情况下的缺陷测量基本可以满足需求,但是像航空发动机检查这样的应用,对于发动机内部损伤的检测要求很高的情况下,这种方法还是有一些弊端:1. 测量模式少,只能完成发动机80%左右的缺陷测量任务;2. 选点过程中可能出现人为误差;3. 存在点漂移,测量精度的把控需要一定的经验;4. 观察和测量需要使用不同的镜头,内窥镜使用操作相对繁琐。

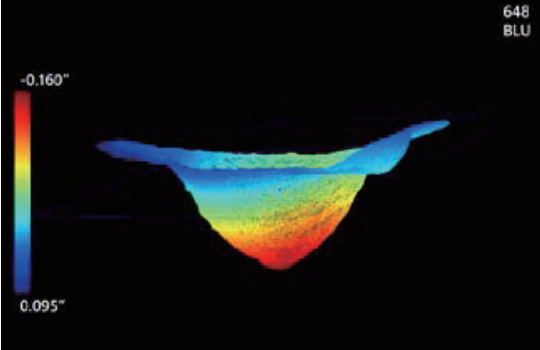

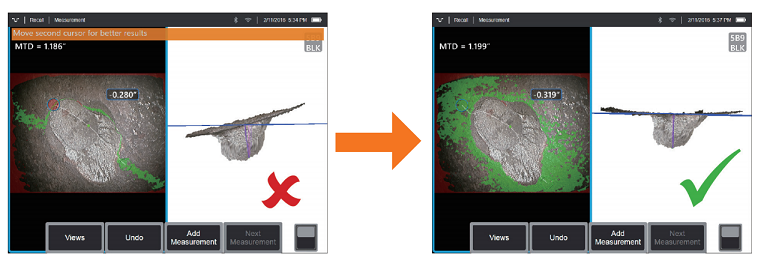

单物镜相位扫描三维立体测量法:这是目前业内首屈一指的测量技术,主要基于光栅对检测区域进行相位扫描,并通过对含有相位信息的条纹图像进行相位分析及算法处理,得到被测物的3D立体模型。例如像韦林工业视频内窥镜MViQ就搭载了这种技术,有这样几个特点:1. 广角镜头,视野达到90度以上,达到了105度,在发动机内部能够做到发现损伤随时拍照随时测量,而不必再去更换专用的测量镜头。2. 镜头的焦距范围也非常广,包括近焦、中焦和远焦都有。 3. 八种测量模式,在长度、点到线、点到面、面积、多线段的基础上,增加了深度剖面、区域深度剖面和测量平面,测量模式的多元化,能够覆盖现在发动机检测内的所有损伤测量要求。4. 三维空间的点云图大幅提升检测精度。例如测量裂纹长度后,可以利用点云图来验证一下,通过三维模型的不同角度的旋转,看看选点到底精确不精确,测量模式选取的合适不合适,这些都使得测量更加精准。
双物镜三维立体测量法:这个也是目前非常先进的测量技术,韦林内窥镜MViQ也应用了这种技术。与普通双物镜测量类似,测量视图也是分半的视野,意味着显像区域只是全屏幕的一半,但是这种测量也能在真正意义上实现三维立体建模,这一点与单物镜相位扫描三维立体测量法是同样的,也支持八种测量模式,也有点云图功能,可以验证选点及测量的正确性,测量精度同样非常高,优于普通双物镜测量。
总结一下,单物镜相位扫描三维立体测量法、和双物镜三维立体测量法,都具有三维立体建模的点云图,都支持多元化的8种测量模式,测量覆盖面广,测量精度高,是目前最为先进的测量技术。希望本文提供的内窥镜使用说明,能够帮助您对内窥镜测量功能有所了解。如果您有任何疑问,欢迎咨询北京韦林意威特工业内窥镜有限公司。
