工业内窥镜主要参数有哪些?这篇文章全讲到!

2020-09-24 10:39:05

了解一个产品的性能,人们首先关注的是参数,参数是产品性能的量化标识,对于工业内窥镜,也是如此。那么工业内窥镜主要参数有哪些?这个问题不能笼统地一概而论,因为工业内窥镜有不同的种类,它们既有相同的技术参数,也有很多因为工作原理不同而不同的技术参数。关于工业内窥镜的工作原理,您可以先阅读这篇文章了解一下:工业内窥镜知识科普,深入浅出入门必读

工业内窥镜的不同工作原理

工业内窥镜通用技术参数

探头直径:这个参数直接决定了探头能不能顺利送达检测区域,探头直径通常要小于检测通路的直径。(提示:该参数不适用于大口径检测的PTZ和ROVVER系列产品)

插入管长度:这个也称工作长度,决定了探头能够送入到被检设备内部多深的位置。由于插入管部分内含传导照明光、视频信号、以及导向控制相关的线缆,因此其长度往往不是可以任意延长的,通常会有若干种固定的配置,如果有特殊需求,像韦林工业内窥镜是可以定制的。

工业内窥镜通用技术参数

不同种类工业内窥镜的不同技术参数

对于工业视频内窥镜来说,需要关注与照明有关的参数、与成像有关的参数、以及与探头导向、测量功能、便携性设计等有关的参数,比较多,后面会重点介绍。对于直杆镜和光纤镜这样的光学产品,需要关注视向、视野等参数。以下是韦林4.0mm直杆镜的参数说明:

韦林4.0mm直杆镜的参数说明

工业视频内窥镜的技术参数:(为了便于理解,以下以韦林工业内窥镜MViQ的部分参数为例

照明参数:包括照明类型、亮度控制、延时曝光等。其中,多级可调的亮度控制可以避免因为反光出现光斑等问题,延时曝光对于在黑暗的检测环境下得到明亮的图象效果尤为重要,特别是对于腔体较大的设备检测时需要关注。

工业内窥镜的照明参数

成像参数:这部分参数对于视频内窥镜尤为重要,主要反映探头的性能,需要重点关注:CCD尺寸,原生像素数。提醒您一点,成像清晰度主要取决于原生像素数,原生像素数与CCD面阵尺寸有关,CCD面阵尺寸受限于探头直径,因此您需要了解某一特定直径下的像素数目,不同直径可能会不一样。

工业内窥镜的成像参数

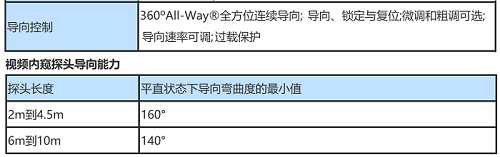

导向参数:探头的灵活导向能力可以让检测更完善,不遗漏任何边边角角,效率高。

工业内窥镜的导向参数

测量参数:如果您只需要内窥镜的定性观察能力,那么可以忽略该参数,否则还是要选择支持多种测量方法、并且具有先进测量技术的内窥镜产品。

工业内窥镜的测量参数

便携性设计:这个功能表面上看与检测效果无关,主要是方便检测人员携带和使用,但是从另一个角度看,减轻检测人员的负担,也是有助于提升检测效率的。相关的参数可以关注:是否一体化设计、手持机重量、是否支持长时间的锂电池供电等。

关于工业内窥镜主要参数的小提醒:

1. 环境参数。因为内窥镜及探头是比较精密的设备,对环境温度有一定要求,虽然大部分可以耐高温(例如韦林MViQ的探头可以承受115℃的温度),但是如果您的工作环境温度比较特殊,那么需要重点关注工业内窥镜的环境温度以及探头的工作温度这两个参数。此外,如果检测环境是在水下或者液体中,您还需要关注防水性、以及抗化学液体的相关参数。

2. 上面介绍的主要是针对小口径检测的(探头直径通常是几毫米),如果您需要对大口径的管道等进行检测,则需要关注PTZ或ROVVER系列产品的相关参数,例如外观尺寸、线缆长度等等。

工业内窥镜产品种类多,参数也很多,本文只能化繁为简,尽量给您梳理出主要的技术参数,希望能够给您指明一个大的方向,以便在了解工业内窥镜主要参数时,能够做到心里有数。具体的更为细节的东西,您还是需要向设备供应商咨询,或者仔细阅读网站或产品手册中的信息,以期获得更准确、完善的信息。


相关推荐:本文提及的MViQ视频内窥镜是韦林新一代的旗舰产品,是强大功能和一体化便携性的完美体现,敬请点击了解详情。

工业视频内窥镜MViQ
