不会使用工业光纤内窥镜?4个步骤帮您搞定

2020-07-07 10:15:39

光纤内窥镜(简称光纤镜)是工业内窥镜大家庭中的一员,与视频内窥镜(电子内窥镜)采用CCD进行光电图像转换不同,光纤内窥镜属于光学内窥镜,利用成像光纤传导图像。虽然目前工业视频内窥镜的应用蒸蒸日上,但是在一些小管径的应用场景下,光纤内窥镜仍然具有较大优势。如果您不了解如何使用工业光纤内窥镜,那么本文将以韦林光纤镜为例介绍4个步骤帮您搞定,辅助您有效开展检测工作。

1. 用正确的方法手持光纤内窥镜。一只手舒服而又方便的拿着光纤镜镜体,并且能够观察目镜和准确控制导向。另一只手拿着探头检查,并向要检查的位置推进。要确保探测体或导向部位的弯曲半径不要超过技术指标,否则将导致成像光纤和照明光纤损坏。

使用工业光纤内窥镜的步骤

2. 插入光纤镜并通过目镜观察。在插入光纤镜前请确保导向部位是伸直的,导向锁定机构处于解锁状态。确保导向探头能够灵活的运动。在探头平直向前的状态下慢慢将其插入被检测物体。通过目镜观察并定位探头到你所需检查的位置。如果必须弯曲以达到目标,导向探头应避免变形。如果在围绕物体或弯曲运动受阻时请正、反方向转动探头以便通过。这样可以帮助您通过被检查物体边缘,继续向前推动光纤镜直到可以通过目镜看到被检查位置为止。

3. 操控探头导向多方位观察。探头导向是工业内窥镜的基本操控功能之一,光纤镜也是同样,在检测过程中,可以通过转动导向旋钮或移动操纵杆来完成探头的导向。通过上下左右等不同方向的导向控制,可以让探头转向不同的方向,以方便全方位检测,韦林光纤镜具有机械锁定机构可以帮助导向更精准。

4.取出光纤镜。完成检查后小心的取出光纤内窥镜。为了避免损坏导向机构,在取出光纤镜前一定要确保释放了导向锁定机构,请前后方向反复的移动光纤镜,使其在内部能够自由的移动,然后再慢慢取出光纤镜。为防止动作过快导致光学器件受损,请在探头取出时抓住探头。如果光纤镜受到阻碍要试着旋转和前、后方向移动探头,再慢慢的取出。

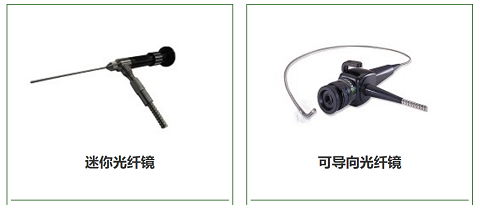

相信通过上述步骤的介绍,您就可以正确操作光纤内窥镜了。韦林光纤镜是能够提供高品质图像的进口内窥镜产品,包括:迷你光纤镜和轴向旋转光纤镜,下面列举一些主要的参数信息,更多详情请点击下文“相关推荐”。

1. 直径:0.4mm-12.7mm

2. 成像:独特的超细光纤和先进的光纤束技术,比其他品牌成像更清晰;

3. 多种光源:白光或UV光源,用户可以更具需要选择;

4. 数字扩展:可以外接数码相机或视频成像转换器,实现检测图像的数字化管理;

5. 应用领域:石油石化,反恐救援、市政管路及涡轮叶片检查、锅炉汽轮机以及管道检修等。


相关推荐:美国韦林光纤内窥镜,更清晰、更耐用、更灵活的选择,帮助您有效控制成本!
