高清视界·深入洞察：韦林Everest MViQ工业内窥镜组成结构与成像技术解读
在工业检测领域，非破坏性检测(NDI)技术的发展对于保障设备安全、提升运维效率至关重要。工业内窥镜作为视觉检测的核心工具，其出现显著改变了传统检测中需大量拆卸、耗时耗力的局面，实现了对设备内部结构的直观、高效探查，在航空发动机、油气管道、电力设施及复杂制造工艺的质量控制中发挥着重要作用。
韦林工业内窥镜依托持续的技术创新，在图像清晰度、检测精度与操作智能化方面形成了显著的技术特色。其技术优势主要基于高分辨率成像技术(采用工业CCD图像传感器)、纯电动导向技术与三维测量技术的深度融合与系统优化。
集成了上述多项核心技术的韦林工业内窥镜，其典型结构组成围绕功能需求形成了规整的设计体系。结合工业内窥检测设备的通用技术规范与结构要求，下文将以韦林Everest MViQ工业视频内窥镜为实例，介绍其组成结构:

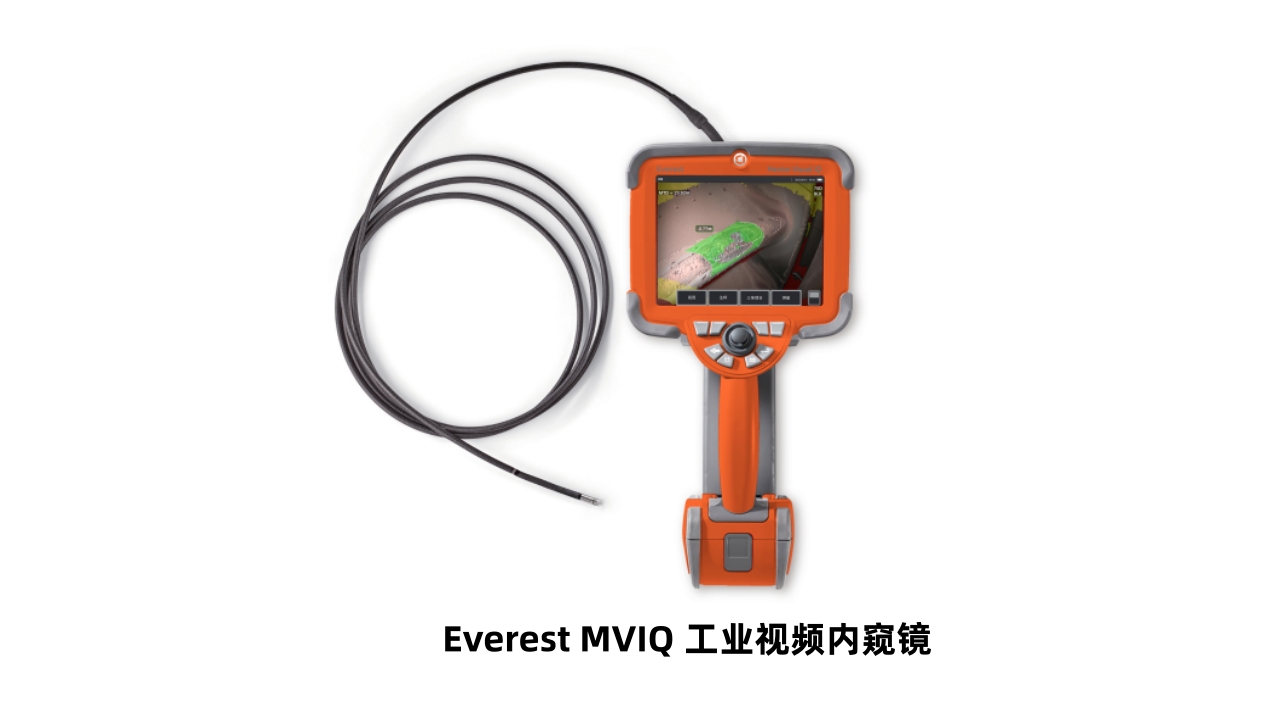

韦林Everest MViQ工业视频内窥镜采用便携式一体化设计，基础组成结构包括手持机、探头及电池，具体如下：
1、手持机组件包含高清触摸显示屏、操纵杆、操作按键等；
高清屏幕清晰呈现检测细节、操纵杆实现精准控制、快捷按键提升检测效率；
2、探头组件包含探头本体、导向部分及成像组件；
探头本体抗压耐磨适配复杂工况，导向灵活可深入狭窄空间，高清成像提供缺陷判断依据；
3、电池组件内含高容量、可拆卸锂电池；
高容量满足长时间使用需求，电池自带UPS功能(边用边充),技术合规支持便捷空运；
● 简单了解韦林Everest MViQ工业视频内窥镜的基础组成结构后，便可深入理解其各模块协同实现检测功能的工作原理，如下：
图像作为工业内窥镜检测的核心基础，其成像依托成熟的光电转换与光学信号传输技术逻辑：自带光源经探头前端投射至被检区域，反射光通过物镜传导至图像传感器，由感光单元完成光电转换任务，再将电信号传输至主机端视频处理系统，最终在显示器呈现清晰图像。

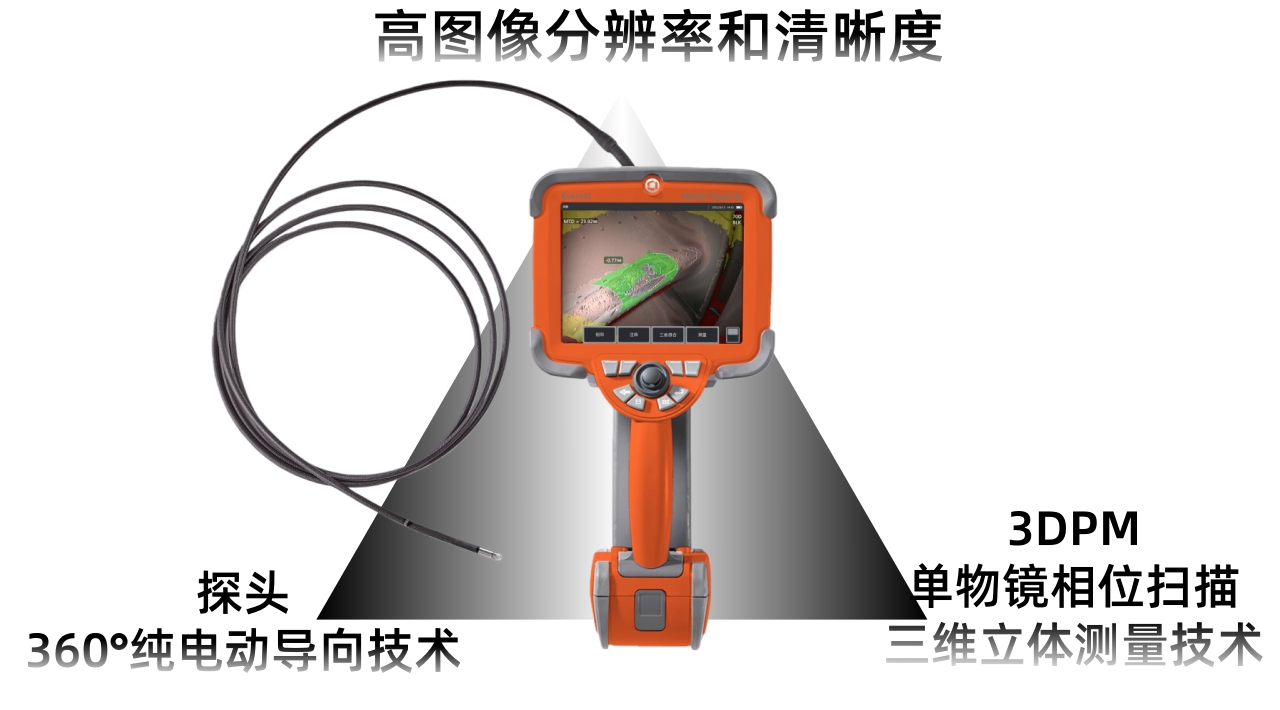

● 韦林Everest MViQ工业视频内窥镜凭借对上述成像原理的精准落地及结构与功能的深度适配，形成了贴合高端工业检测需求的核心技术特色：
1、高图像分辨率和清晰度。Everest MVIQ采用的高品质CCD工业图像传感器在分辨率和感光性能方面都更具优势，能够呈现清晰、色彩还原准确的检测图像，保障在弱光或无环境光的检测场景下，仍能输出满足检测要求的高质量画质。
2、探头360°纯电动导向技术。Everest MVIQ采用微型大功率伺服电机控制的纯电动导向系统，可实现高精度导向控制，通过灵活调整探头前端摄像头朝向，实现工业设备内部无死角检测。
3、先进的单物镜相位扫描三维立体测量技术(3DPM)。其镜头具有大视野和焦距范围以及单视窗、广角设计，同时采用结构光技术，扫描缺陷轮廓并生成三维模型，进行精确测量，实现"即发现即测量"的高效检测方式，提升检测效率，同时帮助检测者更清晰地概览大尺寸缺陷的全貌。
综上，韦林Everest MViQ工业视频内窥镜通过核心技术的深度整合与结构功能的精准适配，展现出适用于高端工业检测场景的性能特点。高清晰成像、灵活导向及高效三维立体测量的协同优势，使其能够应用于多领域复杂的检测需求，为设备安全排查、质量管控提供可靠支撑。其贴合行业规范的设计与性能，进一步凸显了在无损检测领域的实用价值，为工业检测向高效化、精准化发展提供了有效的技术工具支持。
