工业内窥镜相关附件：“支撑臂”介绍

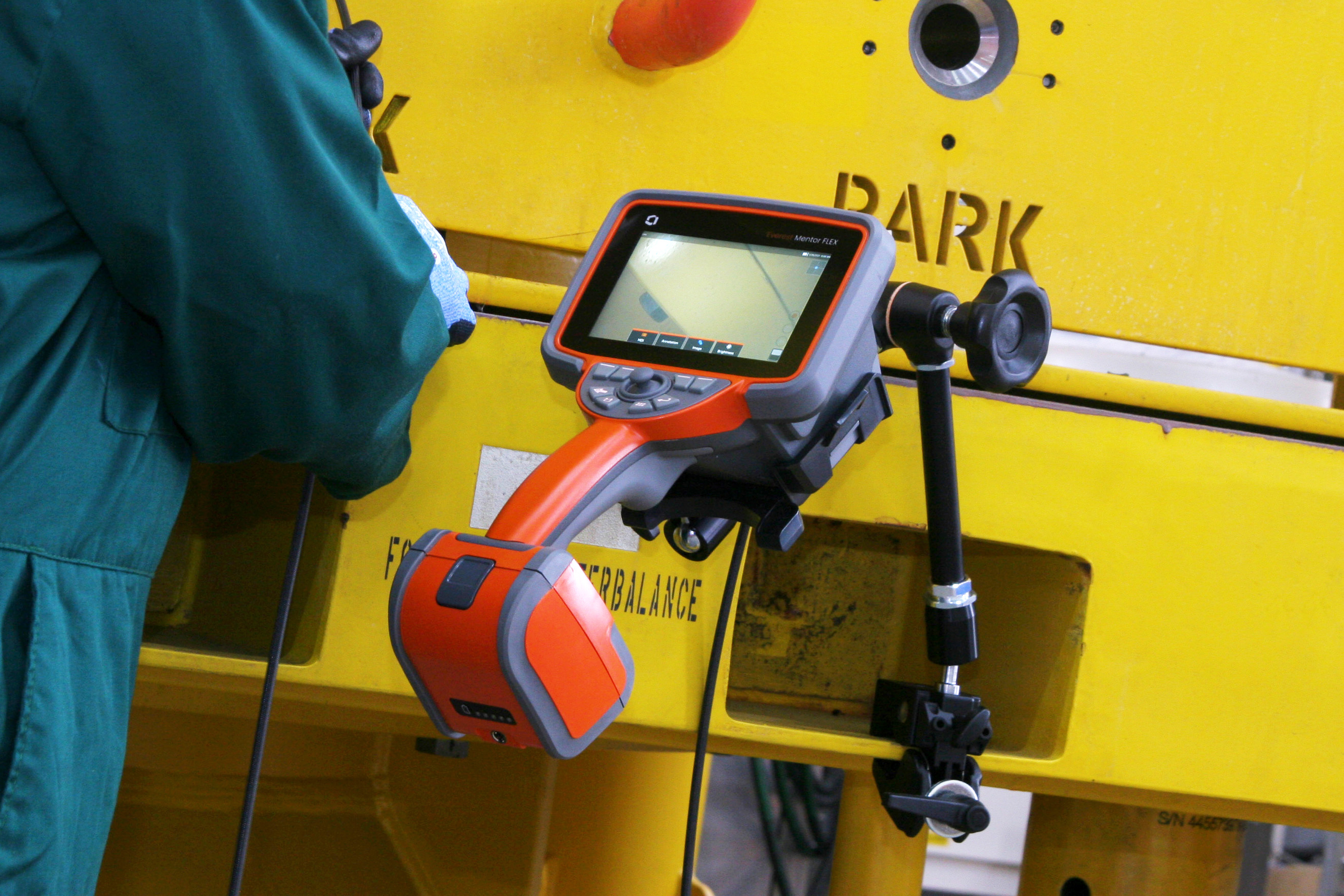

在航空航天发动机叶片检测、汽车发动机缸体内部探伤、管道焊缝缺陷排查等各种场景中，检测人员长时间保持固定姿势，难以实现稳定导向、穿插、检测。而支撑臂作为关键附件，可稳固支撑工业内窥镜设备主机，解决长时间稳定检测的需求。支撑臂可将便携式一体化设备轻松固定支撑在工作台等检测人员所需要的位置，满足检测人员在各种环境中的检测需求，解放双手、提升效率。
一、支撑臂的组成结构

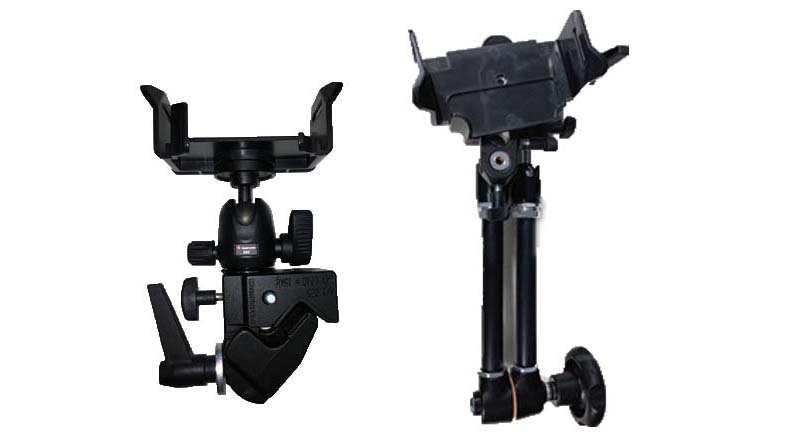

工业内窥镜的支撑臂可简单分为大、小两种（如上图），并且均采用模块化设计，大、小支撑臂的结构类似，仅支撑主体模块不同，相关结构如下：
1.托盘；是支撑臂与设备连接的关键，韦林工业内窥镜的托盘均符合人体工程学设计，既可以轻松的安装、拆卸，也可保证与设备稳固连接，防止意外脱落。
2.支撑主体；大支撑臂采用双杆多用途转动臂，采用阻尼式锁定，可根据检测距离动态调整支撑长度与角度，可调整的范围更广，适合大空间使用；小支撑臂采用万向球形转接头，在将设备调整到合适位置之后，也可直接锁定，所调整范围较小，适合狭窄空间使用。
3.夹具；夹具可将支撑臂夹持在各种零件、工作台上，可在管路、凸起边沿等位置夹持固定，保证稳定性。
二、工业内窥镜支撑臂有以下优点：
1. 稳定成像，提升检测精度
支撑臂通过三级支撑结构（夹具+支撑主体+托盘）形成刚性支撑链，可将设备稳定的支撑在当前的检测位置，并且检测人员在支撑臂上操作设备时，也可保证稳定性，尤其适合航空发动机检修、汽车零部件品控等检测场景。
2. 解放双手，降低操作疲劳
检测人员无需全程手持设备，设备重量完全分摊至支撑臂，检测人员仅需要轻松控制探头线的穿插并控制设备即可。可大幅度降低长时间作业时手臂疲劳感。
3. 全场景适配，保障操作安全
高空、狭窄等特殊空间：支撑臂可在垂直向下、水平延伸等多角度工况下锁定检测位置，并可保持稳定，可避免人工手持时因空间受限导致的设备脱手风险。
工业内窥镜支撑臂符合人体工程学与机械结构设计，满足长时间稳定检测的需求，不仅为检测人员提供轻松高效的操作体验，更通过稳定支撑提升检测效率。作为无损检测的重要辅助工具，支撑臂正成为航空、能源、制造业等领域运维检测的优选附件。了解工业内窥镜更多的附件及使用技巧，欢迎咨询北京韦林意威特工业内窥镜有限公司。
