韦林工业视频内窥镜图像缩放功能介绍及操作方法

2023-12-25 16:58:29

工业内窥镜早已得到了各行业检测客户的认可,这得益于基于硬件实现的内窥探查功能,同时也离不开软件带来的操作便捷性。本文以韦林工业视频内窥镜为例,介绍工业内窥镜图像缩放功能及其操作方法

韦林工业视频内窥镜的图像缩放功能

功能用途:通过数字式的图像缩放过程,帮助用户概览内窥图像全貌或查看局部细节,对应两种操作:放大图像——查看细节;缩小图像——查看概貌。

操控对象:可以是现场检测中的实时图像,也可以是处于冻结状态的图像帧,或者调用的已存储图像。

操作方法:

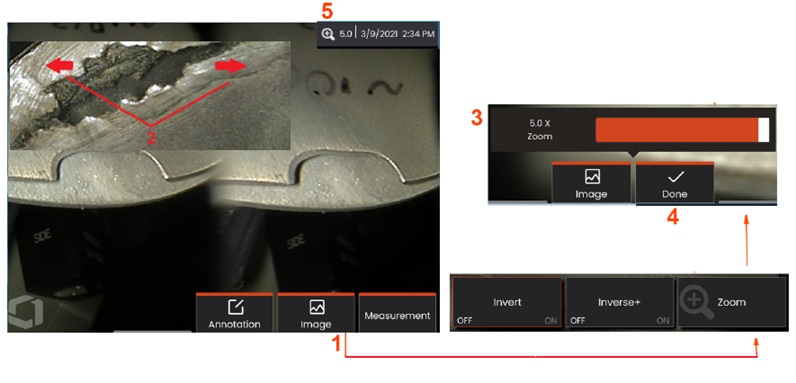

韦林工业视频内窥镜提供了两种图像缩放方法,用触屏手势缩放、以及基于滚动条的缩放。下面以 Mentor Flex 为例具体说明(请参见下图):

1. 内窥检测人员选择“图像”菜单中的“缩放”,启动缩放控制栏。

2. 将两个手指分别置于图像上待观察特征的两侧,然后以滑动方式分开手指,便可以增加放大率(放大图像);并拢手指可减小放大率(缩小图像)。

3. 触摸并左右滑动此滚动条(或用操纵杆移动它)可减小或增大图像放大率。注意:在实时图像和冻结帧中,为了显示更大范围的摄像头视图,可以使用小于1.0X 的缩放值。

4. 完成图像放大过程后请选择此选项。

5. 对图像进行缩放后,在显示屏的状态栏中会显示图像放大率的数值。

韦林工业视频内窥镜图像缩放功能的操作方法

上述介绍了韦林工业视频内窥镜图像缩放功能及操作方法,在实际运用过程中,您还可以发现更多便捷操作方式,例如:在使用放大功能时,只需在显示屏幕上拖动手指或使用操纵杆,即可查看放大图像未显示出来的部分。更多操作细节或技巧,欢迎咨询北京韦林意威特工业内窥镜有限公司。
