漫谈工业内窥镜在众多行业的应用

2023-12-18 17:56:40

工业内窥镜是一种突破人眼视力极限的检测工具,可以辅助检测者对物体内部实施看得更远、更清晰的“无遮挡”检测。工业内窥镜在众多行业的应用很多,检测者只需手持控制端、并将插入管伸入待探测区域,就可以控制摄像头捕获目标物的图像,不仅可以避免不必要的设备分拆及由此造成的损伤,而且检测结果更为客观准确。

工业内窥镜

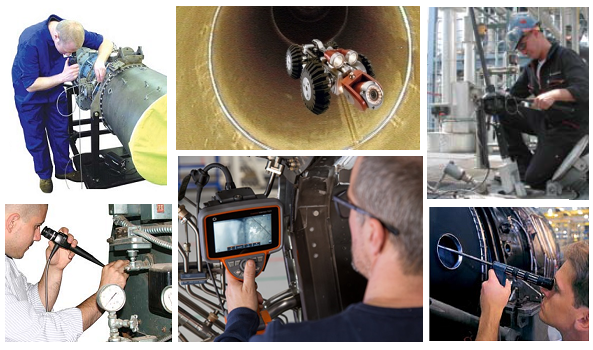

工业内窥镜的应用领域非常广,包括:航空航天、电力生产与建设、汽车生产与维修、石油化工与天然气、铁路船舶及市政建筑、精密铸造与机械制造、食品制药业、管道焊接、军工制造、海关核验及警用安保等领域。不管是需攀爬高空检测的风电机组、野外的石化传输管道、地下市政管道、还是水下设施,工业内窥镜都是检测者了解资产健康状况的重要手段。

工业内窥镜在众多行业的应用

工业内窥镜在众多行业的应用,包括:

1. 航空航天:检查航空发动机高低压压气箱、涡轮、燃烧室及各种元器件的内表面、以及机体结构,检查火箭发动机等航天相关零部件的研发成果,以便提供优化指导和改进建议。特别是使用韦林工业视频内窥镜XLG4,可利用人工智能模型辅助识别缺陷,并可以通过单物镜相位扫描三维立体测量(3DPM)技术自动测量涡轮叶片与机匣间隙、针对打磨倒角曲率半径R值进行定量分析等。

2. 电力生产与建设:用于检测风电、火电、水电、核电等各种设备内表面的腐蚀、锈蚀、疲劳裂纹等,是汽轮机、燃气轮机、齿轮箱等常用可视化检测工具。例如,使用韦林工业内窥镜的3DPM镜头可以一次性地完成对燃气轮机内部的定性观察和定量分析;使用XLG4的4.0mm探头和2.2mm探头检测水轮机叶片,满足对小孔径穿插检测的需求;还可以利用内置机械手通道的探头在内窥探查的同时清除电力设备的异物。

3. 汽车生产与维修:除了控制汽车零部件的制造质量外,还可以通过火花塞孔、油路等高效直观的检测汽车发动机气缸缸壁、活塞、涡轮增压器的积炭、磨损、腐蚀等缺陷,帮助汽修人员诊断异响等异常车况。韦林汽车内窥镜还可以满足新能源动力电池、以及液态储能罐体的检测需求,发现划痕、凹坑等缺陷,为工业内窥镜的应用开拓了新的视野。

4. 石油化工与天然气:检查石油化工企业的冷凝器管束、热交换器管束、蒸汽轮机,以及储存罐、压力容器、钢瓶等压力设备或管道的内壁缺陷,并可以应用于户外钻探现场的钻杆或涡轮机检测。另外,韦林内窥镜的推杆式管道镜、LongSteer气动导向内窥镜,管道爬行机器人等擅长检查石油天然气的长距离管道内部状况。

5. 铁路船舶及市政建筑:工业内窥镜可用于高速铁路、CRH各种车型、以及众多船舶的内窥检测,检查空调系统、涡轮、电力机车、动力装置的内部状况;安全而快速地排查市政设施的故障,例如:城市污水管道的错位、渗透、变形、堵塞等问题;在建筑领域,通过细小孔缝查看墙壁内部的钢筋是否锈蚀、建筑幕墙内部龙骨状况、以桥梁接头是否出现裂纹等。对保障交通和建筑安全、以及市政设施正常运转意义重大。

工业内窥镜的应用

6. 精密铸造与机械制造:得益于易于操控、节省时间和高回报率等特点,很多铸造及机械制造单位都使用内窥镜直观检查汽车零部件、液压铸件、泵体、阀体、机械零部件、管件的内部质量,特别是成像保真度超高的光学刚性内窥镜,非常擅长检查夹沙、毛刺情况及交错孔等状况,内窥检测是铸造及制造业名副其实的质量控制关卡。

7. 食品制药业:工业内窥镜可经由弯曲通道检测的特性,恰好可以满足食品制药行业对物料传输管道的检测需求,可检查管道内壁质量,避免脱落、锈迹等污染管道环境,也可用于管道清洁度的验证检测中,不用拆卸管道,检测快速而直观,因此也成为新兴的工业内窥镜的应用之一。

8. 管道焊接:这类应用涵盖众多行业,应用面极广。因为内窥镜的颜色还原度高,常用于检查难以观察到的金属焊接管道的焊缝反面质量,未焊透、夹渣等缺陷一目了然。特别是使用韦林三维测量内窥镜的区域深度剖面测量方法,可以准确测量有曲率管壁上的未焊透缺陷的深度值以及焊缝的最大高度值,以便准确研判焊缝质量的合规性。

9. 军工制造:借助照明、成像、导向等技术的综合运用,工业内窥镜可有效检测军工行业精密器件内部有无裂痕、杂质等,检查军工设备机械齿轮零件的磨损、松动、漏油等问题,以及实时观察枪膛、炮膛内部情况,并可对检测信息存储归档,有利于后续分析。

10. 海关核验及警用安保:海关可使用工业内窥镜核验集装箱监管信息、内部货物信息、以及货物的安全性状态等,无需吊装和倒箱,省时省力,而且不会破坏集装箱及内部货物状况;此外,在公共安全检查以及反恐侦查等方面也有成熟应用,可以在不破坏现场的情况下探测爆炸物等危险物品,保障人身及社会财产的安全。

工业内窥镜的应用

在我国,工业内窥镜的应用起步于航空航天设备的异物打捞(FOD)以及零部件质量控制,经过几十年的发展,早已形成了在传统检测行业遍地开花、在汽车等新兴检测行业方兴未艾的局面。作为无损检测技术的独立分支,工业内窥镜既可以独立应用,也可与其他检测技术互补协作,成为制造和维修不可或缺的检测能手。
